Назначение и принцип работы
Кабель для ЭКГ - составной элемент любого кардиографа. Благодаря ветвям кабеля для электрокардиографа снимаются показания с конечностей и грудного отдела пациента на блок ЭКГ для дальнейшей расшифровки.
Кабели отведений электрокардиограммы для электрокардиографов предназначены для подачи сигналов с тела пациента в медицинский аппарат - электрокардиограф.
Устройство Кабеля ЭКГ
- центральный жгут с разъемом; через разъем кабель ЭКГ соединяется с телом электрокардиографа;
- узел стыковки ветвей кабеля отведения ЭКГ и центрального кабеля ЭКГ (неразъемный);
- ветви кабеля ЭКГ (12 штук);
- наконечники - токосъёмники, к которым подключаются электроды.
Кабель имеет 4 конечностных ответвления для соединения с конечностными электродами F9024SSC, производства FIAB S.p.a, и 6 ответвлений для каналов грудных электродов F9009SSC, производства FIAB S.p.a.

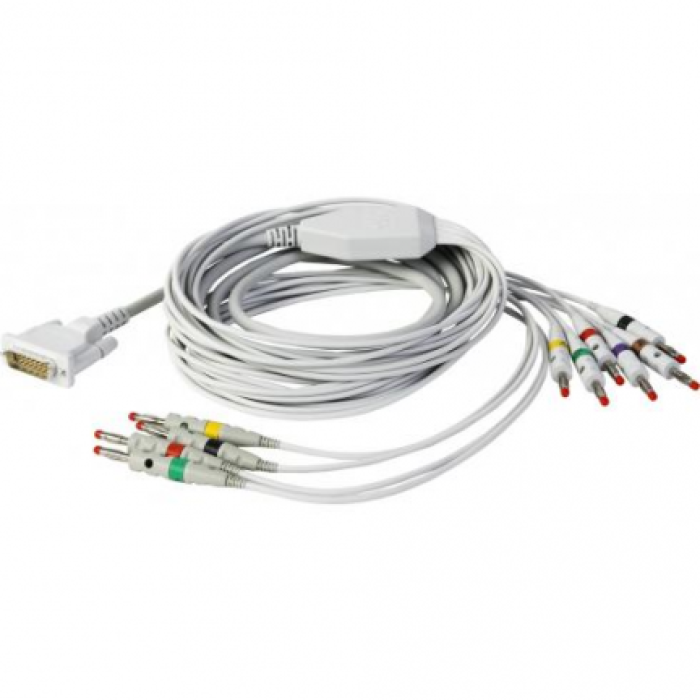

Кабель пациента для ЭКГ Fiab F8726R - представляет собой ЭКГ кабель серого цвета c центральной коробкой и 10 отведениями для подключения электродов, наложенных на тело пациента к кардиографу и считывания показаний с прибора.
Технические характеристики
Совместимость с устройствами снятия кардиограммы
Nihon Kohden 9020, 9022, Biocare, Юкард-100, Medinova ECG-9806, ЭК3Т-Р-Д, ЭК12Т-01-Р-Д, CARDIOLINE, Dixion, Heart Mirror, с неразборной коробкой.
Подходит для аппаратов ЭКГ:
- Nihon Kohden (OEM BJ-902D) Cardiofax Q, Cardiofax C, Cardiofax S, Cardiofax GEM, ECG-1150, ECG-1150A, ECG-1250, ECG-1250A, ECG- 1250K, ECG-1350, ECG-1350A, ECG-1350K, ECG-8820, ECG-8820K, ECG-9010, ECG-9010K, ECG-9020, ECG-9022, ECG-9022K, ECG-9110, ECG-9110K, ECG-9130, ECG-9130K, ECG-9132, ECG-9620, ECG-9620L, ECG-9620M, K081
- Biocare ECG-101, ECG-101B, ECG-101G, ECG-300, ECG-300G, ECG-1200, ECG-1215 (после 2015 г выпуска), ECG 1230, ECG-6010, ECG-9803
- Kaden ECG 901, ECG 901A, ECG 903, ECG 903A, ECG 923, ECG 923A, ECG 9012 Kaden
- Utas (Ютас) Юкард-100, Юкард-200
- Edan Smart ECG: SE-1, SE-3, SE-12, SE-12 Express, SE-601A, SE- 601B, SE-601C, SE-1010, SE-1200, SE-1201
- Newtech 1206
- Del Mar Reynolds Voyager 12
- Medinova ECG-9801, ECG-9803, ECG-9806, ECG-9812, ECG-9812B
- Sensitec ECG-1001, ECG-1001A, ECG-1001B, ECG-1003, ECG-1006, ECG-1012
- BTL BTL-08 LC, BTL-08 LT, BTL-08-SD ECG, BTL-08 МТ Plus, BTL-08 MD SPIRO
- ЭК3Т-Р-Д, ЭК12Т-01-Р-Д - производства г. Ростов на Дону (МОНИТОР)
- Innomed Heart mirror 1 IKO, HeartMirror 3 IKO, Heart mirror 3D, 12D, HeartScreen 112 B Visit, 112 Clinic, 112C, 60G, 80G, 80G-L, 1003
- ЭК1Т-1/3-07 Аксион после 2013 года
- Альтоника ЭКЗ/6Т-01, Альтон ЭК12-Т, Альтон-03, Альтон-06, Альтон-103, ЭК12ТМ, Альтон-106, ЭК12Т Е-104, ЭК12К-01 (все модели "Альтон", кроме ЭКЗТ-12-03 снят с производства)
- Cardioline E1, E1R, E3, Delta 300, Delta 360 C3, AR600, AR600adv, AR600view, AR1200view, AR2100view
- Carewell ECG 1101, 1103, 1106, 1112, 1112L, T12, AR 1200ADV
- Dixion 10-03, ЭКГ 10-06, ЭКГ 10-12, ECG 1001, ECG 1003, ECG-1006, ECG-1012, ECG-1012 EXPERT, STRESS ECG ST-1212, MS1-106902-A0
- Medigate Mediana YM303i, Mediana YM412i, Mediana YM812i
- Bionet Cardio 7, Cardiocare 2000, Cardiocare 3000, CardioTouch 3000, 3000S
